Die Tage werden wieder länger, die Temperaturen krabbeln stetig nach oben und die Sonne scheint.
Was gibt es Schöneres?
Eigentlich nichts, aber es ist trotzdem Vorsicht geboten, wovon viele nichts ahnen!
Plötzlich ist er da - der Sprung im Glas.
Aber warum … , was ist passiert?
Eine häufig unterschätzte Ursache für einen Glassprung ist eine hohe Temperatureinwirkung (thermische Überlastung).
Diese starken, ungleichmäßigen Erwärmungen, durch direkte Sonneneinstrahlungen, können im Glas zu hohen Spannungen führen. Dies hat einen Glasbruch zur Folge.
Ursachen für derartige Beanspruchungen können sein:
- Eine teilweise Abschattung oder Beklebung mit Folie der Glasscheibe bei direkter Sonneneinstrahlung.
- Fensterbilder und Fingermalfarben verursachen eine unterschiedliche Aufheizung der Scheibe.
- Eine lokale Erwärmung der Scheibe durch einen Heizkörper.
- Zu nah ans Glas gestellte Möbel (z.B. Sitzsäcke)
- Bei Schiebetüranlagen, kann sich zwischen den Scheiben im geöffneten Zustand Hitzestau bilden
Erklärung
Glas ist ein schlechter Wärmeleiter im Vergleich zu anderen Baumaterialen.
Eine Glasscheibe kann sich z. B. durch Sonneneinstrahlung unter anderem örtlich aufheizen, ohne dass die Wärme abgegeben oder gleichmäßig verteilt wird. Diese Stellen im Glas dehnen sich daraufhin aus, die noch „kalten“, nichtbetroffenen Bereiche erhalten Ihre Struktur.
Diese unterschiedlichen, verschiedenen Ausdehnungen, führen zu örtlichen Zugspannungen, mit Folge des Glasbruches.
Der Glastyp ist entscheidend
Floatglas hat eine Temperaturwechselbeständigkeit von 40° k. Einscheibensicherheitsglas (ESG) von 120° k.
Das heißt, dass es beim Floatglas bei einer Erhitzung bis 40° zu einem Hitzesprung kommen kann. Bei einem ESG erst bei einer Temperatur bis 120°.
40° hört sich nicht viel an, jedoch wenn sich etwas auf oder vor der Scheibe befindet, wie z.B. Beklebungen oder Möbel, ist dieser Temperaturunterschied sehr schnell erreicht!

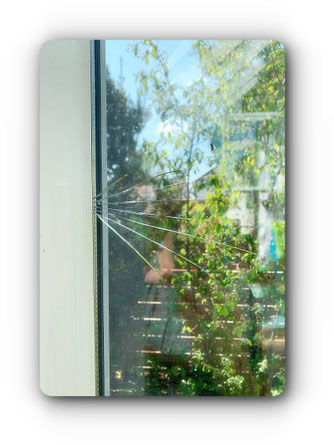

Bei einem thermisch bedingten Glasbruch verläuft der Riss in der Regel in einem 90 Grad Winkel zur Glasfalz und fächert sich dann aus, wobei die einzelnen Risse scheinbar willkürlich die Richtung wechseln.
Kommentar schreiben
